domingo, 29 de abril de 2012

Align APS (Heli Autopilot System)

Em breve teremos o lançamento do novo Align APS (Sitema de Piloto Automático para Helicóptero de RC). O APS, módulo principal semelhante ao 3GX, está interligado a uma unidade de GPS instalado a uma distancia segura no tubo de cauda (tail boom) para evitar interferências. O novo conjunto terá seu mercado alvo para uso em fotografias aéreas.










Fonte: RC Mania
.

sábado, 28 de abril de 2012

eFuel 60A 1200W POWER SUPPLY

A Power Supply (fonte de alta corrente) eFuel 60A 1200W é projetado para converter a energia residencial padrão de 100-120V AC ou 200-240V AC em 15-24V DC, podendo  fornecer até 60 amperes de corrente contínua. A corrente de saída máxima é regulada pela máxima potência desta fonte de alimentação, limitada a 60 Amperes. Exemplo: saída de DC20V, temos a corrente máxima = 1200W / 20V = 60A. Saída DC24V, corrente máxima =1200W / 24V = 50A).

Features
* One main DC power outputs, up to 60 amperes, three output channels with ON/OFF switch.
* Output voltage adjustable 15-24V
* Large LCD indicates voltage and current amperes output
* Smart cooling fan
* Over temperature protection
* Over loading protection
* Short circuit protection


1200W POWER SUPPLY



Total Output Power...............................................................................................1200Watts
Voltage……………………………………………..…......................100-120V AC (PSU 60ADE)
                                                                                                200V-240V AC (,PSU 60ADU)
Input AC Frequency………………………………………………….……….….………50Hz/60Hz
Output Voltage………………………………………………………..……………..15-24V DC±1V
Output Current………………………………………………………………….60A±3A @ 20V DC
                                                                                                                50A±3A @ 24V DC
Current Overload Protection…………………………………………………………............≤63A
Input Fuse……………………………………………………………........100-120V AC 25A Fuse
                                                                                                       200V-240V AC 15A Fuse
Output Voltage Ripple……………………………………………………………..… ……<200MV
Power Efficiency………………………………………………………………………..………>85%
Power Factor………………………………………………………………………..……………>0.7
Over Temperature Protection………………………………………………….……………..<65℃
Cooling Method…………………………………………………………………………Cooling Fan
Operating Temperature………………………………………………………………………0-40℃
Operating Humidity……………………………………………………………………………0-90%
Dimensions (L*W*H)…………………………………………………………….....305x140x78mm
Net weight…………………………………………………………………………..…………2.52kg


Fonte: SkyRC
.

ALZRC - FS450 & FS550

Os frames para multirotores da ALZRC o FS450 (quad) e FS550 (hexa) são novas opções disponíveis para quem está interessado em montar um multirotor. A semelhança com os frames da DJI é grande no FS550, a diferença está na placa Botton Board (http://www.heli-for.blogspot.com.br/2012/03/review-dji-f550-naza-parte-1.html) não possuir contatos para soldar os ESCs e Bateria.

ALZRC - FS450


ALZRC - FS550


Fonte: ALZRC
.

ALZRC 3GY V2.0

Uma nova unidade de Controle Flybarless da ALZRC estará em breve disponível. O controlador FBL 3GY V2.0 pode ser alimentada de 4.1V a 9V e possui compatibilidade para satélites DSM2 (JR EA101), S.BUS (FUTABA R6203SB), PWM e Standard Receiver. Uma característica observada, é que a unidade possui uma configuração muito parecida com a BEASTX com Leds sinalizadores em três cores.




Fonte: ALZRC
.

quinta-feira, 26 de abril de 2012

Tarot 450 DFC Main Rotor


A TAROT está com um rotor DFC para clones do 450PRO, com design diferente do modelo da Align.  O novo rotor apresenta uma linha de referência na parte superior para facilitar o ajuste de 0º de Pitch.


O sobrevôo Tarot 450FBL modificada DFC principal haste rotor definir TL45188-01
飞越 Tarot 450FBL改装DFC主旋翼连杆 TL45188-02
飞越 Tarot 450 DFC主旋翼固定座組/亮银 TL45163A


Fonte: TAROT
.

New - Align Digital Servos for T-REX 250/450

Dois novos servos metal gear, DS415M e DS425M lançados pela Align para os helicópteros T-REX 250 e T-REX 450, chegam ao mercado com características superiores (torque e velocidade) aos antigos DS410 e DS420.

DS415M Digital Servo HSD41501
DS425M Digital Servo HSD42501




Specifications
Cyclic Servo
Digital Servo DS415
●Stall torque:  2.0kg.cm(4.8V)
                      2.4kg.cm(6.0V)
●Motion speed:0.1sec/60°(4.8V)
                       0.08sec/60°(6.0V)
●Rating voltage: DC 4.8-6.0V
●Temperature range: -20°C~+60°C
●Dimension: 22.9 x 12 x 25.8mm
●Weight: 13.9g
●1520μs standard band


RudderServo
Digital Servo DS425
●Stall torque: 1.0kg.cm(4.8V) 1.2kg.cm(6.0V)
●Motion speed: 0.09sec/60°(4.8V) 0.05sec/60°(6.0V)
●Rating voltage: DC 4.8-6.0V
●Temperature range: -20°C~+60°C
●Dimension: 22.9 x 12 x 25.8mm
●Weight: 13.9g
●1520μs standard band

Fonte: Align
.

New Rudder Control System for Align T-Rex 500E PRO

Os lançamentos da Align não param e agora chegou a vez do T-REX 500E PRO ganhar o novo sistema de Rundder Control System, já adotado nos modelos T-Rex 700/600/550.




.

quarta-feira, 25 de abril de 2012

New - Metal Tail Pitch Assembly for T-REX 550E/600E PRO

Já está a venda por USD$49.99 o novo conjunto Metal Tail Pitch Assembly para o  T-REX 600E/EFL PRO, T-REX 600N V2 e T-REX 550E V2. Construído em alumínio resistente, o novo sistema permite mais precisão nos movimentos e maior rigidez ao conjunto.

600Metal Tail Pitch Assembly H60249

Fonte: Align
.

domingo, 15 de abril de 2012

Review DJI F550 & NAZA - Parte 5

Configuração do Gimbal
A funcionalidade de utilizar o controle de Pitch e Roll para o Gimbal, permite estabilizar a posição da câmera em dois eixos independente das manobras do hexa.
Utilizamos a conexão F2 na unidade MC para controlar o Pitch do Gimbal (não foi utilizado F1 para o Roll devido nosso Gimbal não possuir esta funcionalidade). O X1 da MC foi conectado ao AUX1 do receptor para permitir o controle de Pitch também através do TX. Se o rádio não possuir controle deslizante, não faça esta conexão e deixe que apenas a unidade MC controle a estabilização do Gimbal com a conexão F2.




Configuração de ganho remoto para o Autopilot
O ajuste de ganho remoto permite encontrar os valores que mais se adequam ao hexa durante o voo, através do uso de chaves de controle deslizantes do TX.

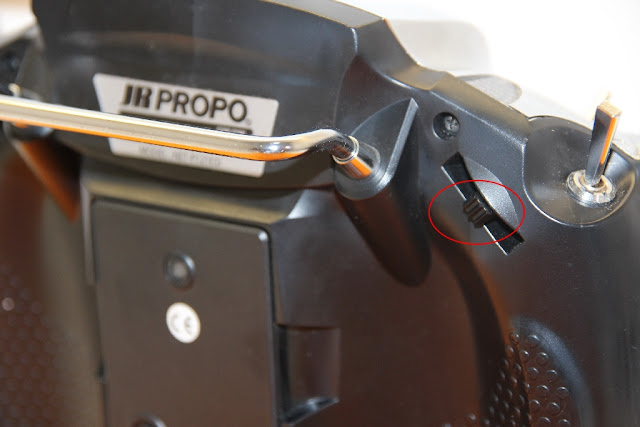

Utilizamos a conexão X1 da MC com o AUX1 do receptor para permitir o controle do ajuste remoto do Pitch e Roll através do TX, utilizando o controle deslizante marcado na figura acima. Esta configuração pode ser feita a qualquer parâmetro para realizar o ajuste remoto em voo em busca do melhor valor para o ganho.
Para receptores com AUX1 e AUX2 e uma segunda chave deslizante no TX, é possível controlar através do X2 conectado ao AUX2 um segundo parâmetro (ex: Vertical).



Configuração do Rádio (TX)
Foi utilizado um rádio JR DSX11 com as configurações abaixo:

TYPE SELECT - ACRO. Selecionamos ACRO devido ser o padrão adotado nas configurações de multirotor
DEVICE SELECT - GEAR SW GYR. Usaremos este canal para chave de três posições disponível no rádio
REVERSE SW - NORM permaneceu na configuração padrão, todos normal
GYRO SENS - RUDD SW. Usaremos a chave  RUDD SW para POS 0, 1 e 2 (Modo Attitude, Manual e Fail-Safe)
Finalizado a configuração do TX, faça o BIND com o seu receptor.











Parte 1    Parte 2    Parte 3    Parte 4
.

sábado, 14 de abril de 2012

Align T6 2.4GHz

O T6 é um rádio de 6 canais 2.4GHz com tecnologia da Futaba que foi escolhido para fazer parte do Kit do Align RTF T-REX 450 PLUS. O transmissor T6 possui 15 memorias de configuração que podem ser utilizadas para helicópteros ou avião e possui antena interna, característica essa que foi adotada pelo DX18 da Specktrum.







Futaba 6J 6-channel 2.4GHz

Futaba 6J


Heli Features
  • (2) 5-point throttle curves
  • (3) 5-point pitch curves
  • Throttle hold
  • Hover pitch
  • Gyro mixing
  • Revo mixing
  • 4 swash plate types (H1, H3, HR3 & H3 w/AFR)
  • Swash AFR (ail/ele/pitch)
  • Throttle mix
  • Electronic swash ring
  • Throttle delay
  • Pitch delay
.

sexta-feira, 13 de abril de 2012

Spektrum DX18 with AR9020

Por enquanto ainda não está disponível o novo DX18 mas as novidades apresentadas são muito bem vindas: uso de bateria LiPo, memoria para 50 modelos, 2048 de resolução para os 10 primeiros canais, 16 mixagens programáveis, 4 timers, pre-flight checklist, telemetria...






Helicopter Specific Features
• Active gyro and governor trim
• 7-Point throttle curve
• 7-Point pitch curve
• 7-Point tail curve
• 5 Flight modes
• 6 Swash plate types: 3-servo 120º/135º/140º/90º, 4-servo 90º, 2-servo 180º
• Swash Plate Timing

Airplane Specific Features

• 10 Wing types: single aileron, dual aileron, flaperon, single aileron + single flap, single aileron + dual flap, dual aileron + single flap, dual aileron + dual flap, elevon, elevon B, quad aileron
• 6 Tail types: normal, V-tail A, V-tail B, dual elevator, dual rudder, dual rudder + dual elevator
• Flap delay and elevator compensation
• 5 Flight modes
• Programmable dual rates and expo

Glider Specific Features
• 5 Wing types: single aileron, dual aileron, dual aileron + single flap, dual Aileron + dual flap, quad aileron + dual flap
• 3 Tail types: normal, V-tail A, V-tail B
• 2 Throttle types
• Flap delay and elevator compensation
• 10 flight modes
• Programmable dual rates and expo


Telemetry Sensors Support

• Antenna fades, frame losses, holds (Failsafe)
• Engine/Motor temperature
• Airspeed
• Altimeter
• Dual energy sensor for monitoring power consumption

.
