Align High Voltage Brushless Servos Series

Novos Servos Brushless High Voltage da Align são divulgados antes do lançamento oficial. A nova série BL7XXH é composta do BL700H para uso no cíclico (Ciclic) e o BL750H para uso na cauda (Rudder).

specifications
BL700H HV  (Ciclic):
Operating voltage: 4.8~7.4V
Torque: 15kg/1cm @ 6V, 20kg/1cm @ 7.4V
Speed: 0.85s/60 degrees @ 6V, 0.65s/60 ° @ 7.4V
Dimensions: 40.3 x 20.7 x -38.7mm
Weight: 69g
Operating temperature: -20 to 60 ºC

BL750H HV  (rudder):
Operating voltage: 4.8~7.4V
Torque: 5kg/1cm @ 6V, 7kg/1cm @ 7.4V
Speed: 0.45s/60 degrees @ 6V, 0.32s/60 ° @ 7.4V
Dimensions: 40.3 x 20.7 x -38.7mm
Weight: 69g
Operating temperature: -20 to 60 ºC

Fonte: HeliDaily.com

.

New Rudder Control System for Align T-Rex 700

Um novo sistema para controle do rudder do T-REX 700 já está sendo divulgado no facebook, o que mostra a disposição da Align em estar sempre lançando novidades para os seus helicópteros de RC. Esta é uma iniciativa da Align para não ficar atrás da KDE que oferece solução similar para o 700.

Fonte: Facebook de Dave Dijkmans

.

Review DJI F550 & NAZA - Parte 3

Atualização do MC
Realizamos o download do NAZA Assistant e instalamos em um notebok com Windows 7.
A URL abaixo contém toda documentação e software necessários para montagem e configuração do Naza MC.

http://www.dji-innovations.com/files/naza/
NAZA_USB_Driver.zip
NaZaInstaller_1.2.exe


Configuração do Rádio (TX)

Utilizamos um rádio JR DSX11 com as configurações abaixo:

TYPE SELECT - HELI. Não selecionamos ACRO devido a facilidade de configurar a chave CONTROL MODE SWITCH

SWASH TYPE - 1 Servo NORM

REVERSE SW - NORM permaneceu na configuração padrão, todos normal

DEVICE SELECT - GEAR SW GYR. Usaremos este canal para chave de três posições disponível no rádio

GYRO SENS - AUX 2. Usaremos a chave AUX 2. Os valores para POS 0, 1 e 2 serão definidos na configuração da unidade MC

Finalizado a configuração do TX, faça o BIND com o seu receptor.

Montagem concluída, faltando apenas a atualização de firmware e configurações

Parte 4
.

Review DJI F550 & NAZA - Parte 2

Nesta segunda etapa estaremos finalizando a montagem do frame e a instalação de toda eletrônica necessária para o Multirotor.

Specifications MC

Built-In Functions:

• Autopilot
• Auto Level Fail-Safe
• Low Voltage Protection
• S-Bus Receiver Support
• 2-axle Gimbal Support

Peripheral Supported Multi-rotor

• Quad-rotor I, X;
• Hex-rotor I, V.

Supported ESC output: 400Hz
Working Voltage Range MC: 4.8V~5.5V

Weight: 25g

Nós interligamos os ESCs na Nasa Main Controller (MC) conforme figura abaixo

Utilizamos um receptor AR6200 de seis canais para ser interligado ao Controlador Nasa (MC)

Realizado o Bind com o JR DSMX11

Montagem final, faltando apenas fixar os ESCs

A unidade VU foi instalada na parte inferior (Top Board) para facilitar a visualização dos LEDs de Status (cores: verde, laranja e vermelho)

Vista do receptor AR6200 DSM2

As três hélices foram instaladas nos motores com rotação no sentido anti-horário

Siga o orientação das Hélices como mostrado abaixo para os motores M1, M3 e M5

Para os motores com rotação no sentido horário (M2, M4 e M6) adotar hélices conforme a figura abaixo

Parte 3

Review DJI F550 & NAZA - Parte 1

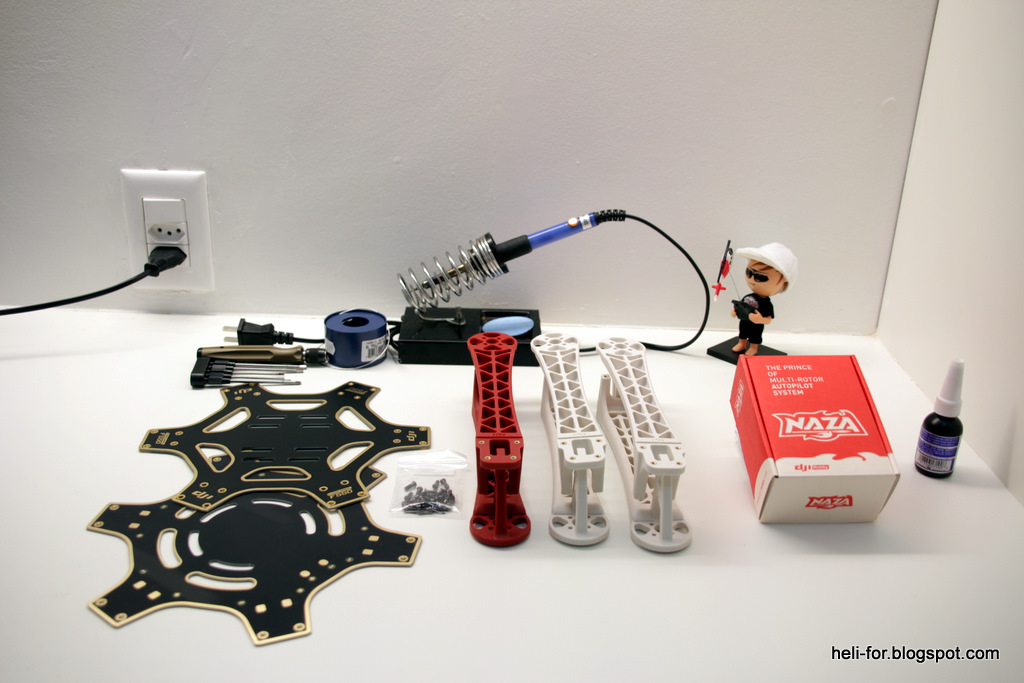

Realizamos a montagem do novo frame para Multirotores Hexa F550 (Flame Wheel 550) com o controlador NAZA, produzidos pela DJI Hobby. O Kit do F550 já contempla os motores e ESC, sendo apenas necessário o controlador NAZA e  módulo  BEC/Lite LED (VU).

Manuais de apoio:
F550 (frame)
NAZA manual do usuário
NAZA Installer 1.2 (exe)

Material Adicional:
Conector XT60
Receptor 6 canais
Bateria LiPo 3S (2200mAh ~ 4000mAh)

SPECIFICATIONS - F550

• Model Flame Wheel 550 (F550)
• Frame Weight: 478g
• Diagonal Wheelbase: 550mm
• Takeoff Weight: 1200g ~ 2400g
• Recommended Propeller: 10×4.5in; 8×4.5in
• Recommended Battery: 3S~4S LiPo
• Recommended Motor: 22×12mm (Stator size)
• Recommended ESC: 30A OPTO

 Montando o Motor 2212 920KV no  Frame Arms. Use os parafusos M3

Montado os seis motores 2212 920KV

Limpe os contatos da placa Bottom Board com um papel absorvente e faça uma camada de solda em cada contato para em seguida soldar os ESCs

Solde cada ESC na placa Bottom Board obedecendo a polaridade, fio vermelho no ponto (+) e fio preto no (-)

 Finalizado a solda dos seis ESCs na Bottom Board

Abra a caixa do Naza e retire o controlador e o módulo BEC/Lite LED (VU)

O módulo  BEC/Lite LED (VU), apresenta status através do seu LED multicolor e serve como interface para cabo USB para atualização de firmware e configuração da unidade de controle Naza. Este módulo VU pode ser alimentado por baterias LiPo de 2S a 6S (7.2V ~ 26.0 V)

Os fios de alimentação do VU foram soldados junto com um conector XT60 na   Bottom Board
