Review DJI NAZA & F450 - Parte 2

Limpe os contatos da placa Bottom Board com um papel absorvente e faça uma camada de solda em cada contato para em seguida soldar os ESCs.



Solde cada ESC na placa Bottom Board obedecendo a polaridade, fio vermelho no ponto (+) e fio preto no (-).

Finalizado a solda dos quatro ESCs na Bottom Board.

Abra a caixa do Naza e retire o módulo BEC/Lite LED (VU).

O módulo  BEC/Lite LED (VU), apresenta status através do seu LED multicolor e serve como interface para cabo USB para atualização de firmware e configuração da unidade de controle Naza. Este módulo VU pode ser alimentado por baterias LiPo de 2S a 6S (7.2V ~ 26.0 V).

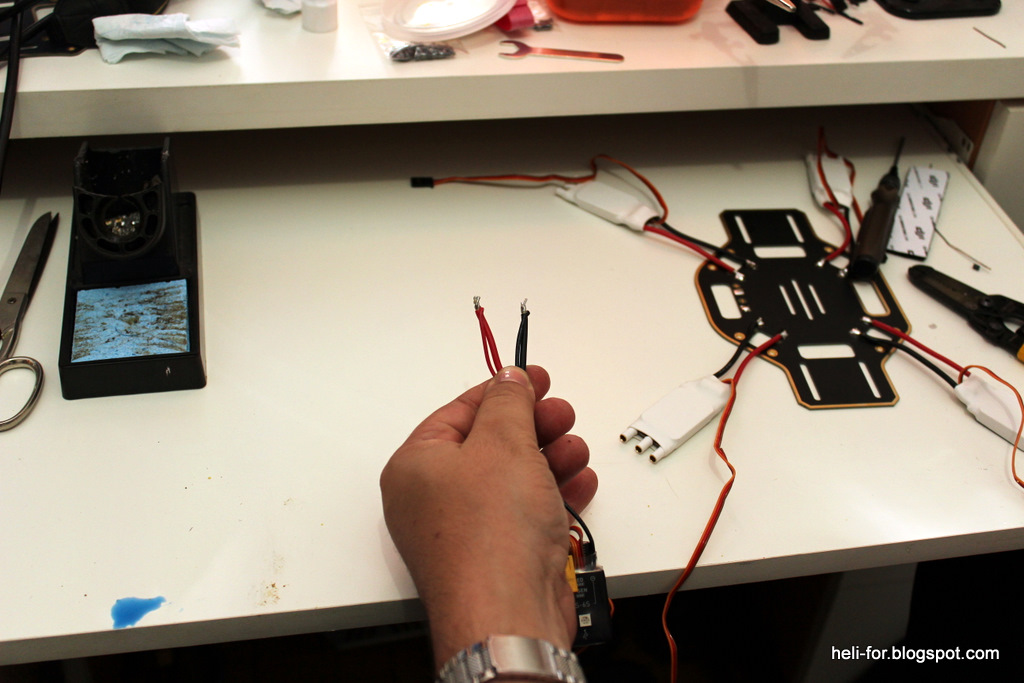

A próxima etapa é soldar o VU (BEC/Lite) aos fios que montamos com o conector XT60.

Solde os fios de alimentação do VU conforme figura abaixo e em seguida aplique Termo Retratil.

Veja como ficou soldado na Bottom Board os fios do VU junto com os do conector XT60.


Aplique calor no Termo Retratil.



Fixe cada Frame Arms na Bottom Board com parafusos M2.5 usando Trava Rosca Azul.




Fixado os quatro Frame Arms na Bottom Board.





.
