sexta-feira, 30 de setembro de 2011

Review T-REX 500EFL PRO - parte 6

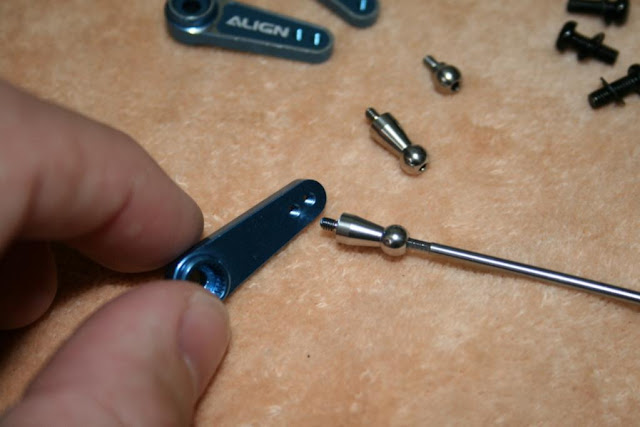

Instalação dos servo horns e não esqueça de aplicar o trava rosca



Monte conforme a figura abaixo




Montado o servo do elevato com uma pequena diferença no alinhamento quando for instalado o link





Com o uso de uma swash level realizamos o alinhamento da  Swashplate (bailarina)


Foi utilizado para o iPhone o aplicativo Level que atendeu as necessidades de configuração

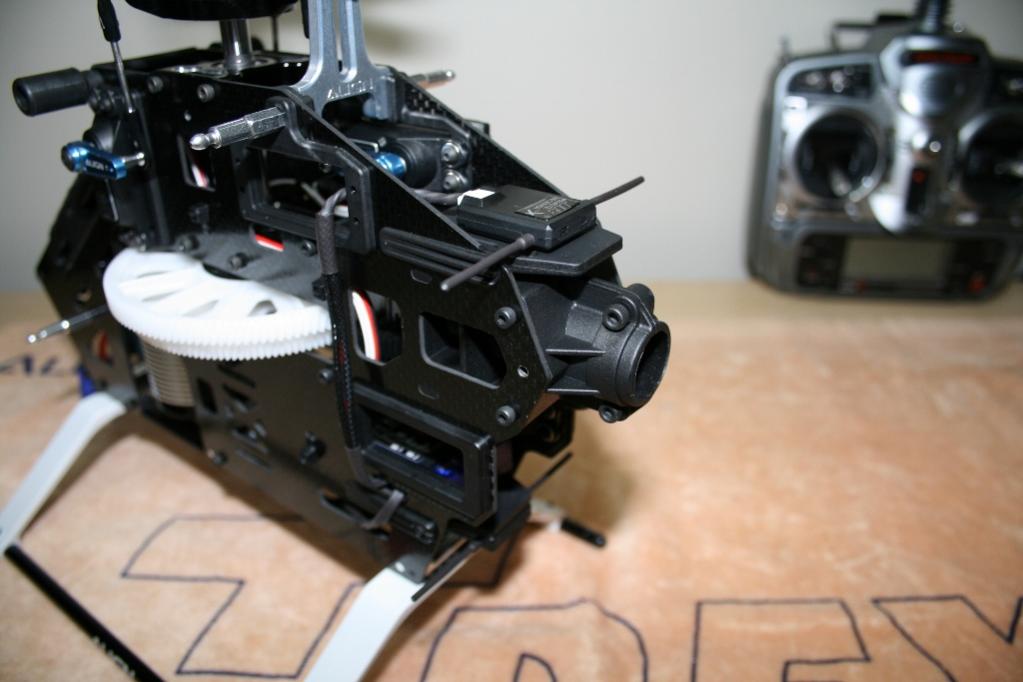

Montado dois receptores satélites um na parte superior e o outro na inferior






Instalei o governor Hyperion Phase Sensor para vbar




segunda-feira, 26 de setembro de 2011

ALZRC 3GYS 3-Axis Flybarless System

A unidade Flybarless da ALZRC 3GYS 3-Axis já está a venda por US$ 129.90 e traz um módulo 3GY-BOX que permite programar a unidade FBL, testar servos e verificar a voltagem das células de uma bateria.

3GYS Specification:
Operating Voltage: DC 3.5V-10V
Operating Current: 60mA
Maximum angular rate: 800 degrees / sec
Tail rotor servo support: 1.52ms analog/digital servos, 760us digital servos, 960us digital servo
CCPM servo support: 1.52ms analog/digital servos
Support remote control device: PPM, PCM, 2.4Ghz
Size: 38.2mm x 26.2mm x 13mm
Weight: 20g

Mult-Programmer Specifications:
Operating voltage:
- Data cable jack: 4.8V - 9V
- Servo test port: 4.8V - 9V
- Servo power port: 4.8V - 9V
Battery voltage measurement port balancing head: 4.8V-33.6V (2-8S Lithium-polymer, lithium ion, lithium iron phosphate, lithium manganese)
Operating Current: 150mA
Support Servo: 1.52ms analog/digital servos, 760us narrowband digital servos






Fonte: ALZRCRC711.com
.

domingo, 25 de setembro de 2011

New Head Lock Gyro GP900

O Align GP900 é um gyro de multi-propósito rico em recursos para helis flybar, bem como uso em F3C. Além de suportar receptores satélites Spektrum/JR, também é compatível com o sistema da Futaba S-BUS. Possui opção para governador para helicópteros gás/glow, além de interface para ajustes de parâmetros personalizados e atualizações de firmware através de cabo de dados conectado a um PC.





Specification:
● Operating Voltage: DC 3.5~8.4V
● Current Consumption: <80mA @ 4.8V
● Angular Detection Speed: 600 degrees/sec
● Operating Humidity: -20℃~65℃
● RoHS certification.
● Operating Humidity: 0%~95%
● Size: 36.5x25.2x15.6mm
● Weight: 11g


Fonte: Align
.

Review T-REX 500EFL PRO - parte 5

Instalando o conjunto de engrenagens para receber o eixo principal (main shaft)





Concluído a instalação do rotor principal



Aplique trava rosca nas peças  anti rotation bracket e canopy support






Aplique trava rosca




Montagem dos Horn dos servos


Repita este procedimento em todos os servos




O uso de Heat Shrink Tube ajuda a moldar o fio do servo e reforçar




O ESC foi instalada abaixo do suporte da bateria








Detalhe da passagem do fio do servo do elevator




Para controle do Flybarless está sendo instalado um Mini V-BAR


Perfeito o espaço para o Mini V-BAR



Rudder servo instalado



Ligação dos Receptores Satélites



Foram utilizadas duas zip tie, uma em cada frame para prender os fios na lateral


Percurso adotado para fiação
