Instalação e configuração do Sistema Flybarles 3GX

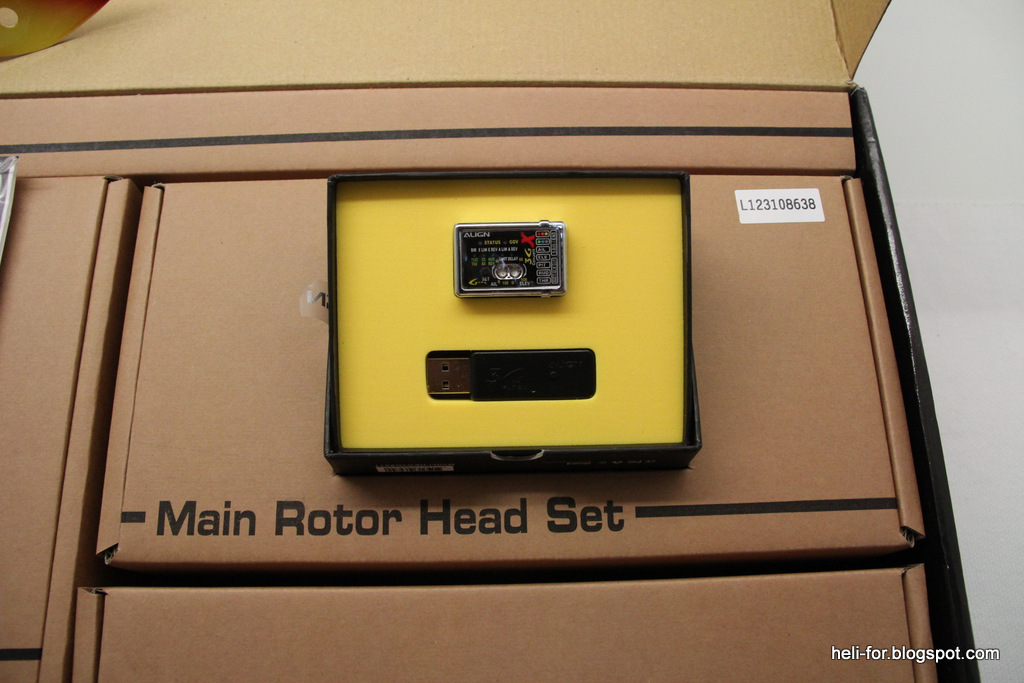

INSTALAÇÃO DO 3GX
1. Utilizamos dois satélites JR EA101 REMOTE RX que foram interligados as portas ANT1 e ANT2 e realizado o processo de BIND com todos os servos conectados ao 3GX.
2. Plug o conector do BIND no 3GX e ligue o BEC. O LED dos satélites irão piscar rapidamente indicando que está em modo de bind. Ligue o seu TX pressionando o botão de bind (não solte até o LED dos satélites pararem de piscar). Após constatar que o LED dos dois satélites ficarem constantemente aceso, solte o botão do TX. Remova o conector do bind e em seguida desligue o BEC.
ATUALIZAÇÃO DO 3GX
1. Atualização e Configurando o 3GX
- Faça Download da nova versão 3.0 e instale no seu computador. Execute a instalação como Administrador.
- Ligue o BEC para energizar o 3GX e interligue o cabo de dados a porta DATA do 3GX e execute o programa 3GX. Verifique se o status da conexão está ativa e selecione em seguida a opção Firmware Upgrade para atualização do sistema Flybarless.
Castle Link Settings for Align 700MX 530KV with Phoenix Ice2 HV 120-115 Main and 12T Pinion, Set RPM GOV
THROTTLE
Vehicle Type: Helicopter
Throttle Type: Governor Mode
Governor Gain: 12
Initial Spool-Up Rate: 3
Head Speed Change Rate: 18
Auto Rotate Enabled: True
Governor Mode Type: Fixed
Vehicle Setup - Battery Type: LiPo
Vehicle Setup - Number of Cells: 12
Vehicle Setup - Battery Voltage: 44.4000
Vehicle Setup - Gear Ratio: 9.5833
Vehicle Setup - Pinion: 12
Vehicle Setup - Spur: 115
Vehicle Setup - Motor Kv: 530
Vehicle Setup - Motor Number of Poles: 10
Desired Head Speed 1: 1900
Desired Head Speed 2: 2025
Desired Head Speed 3: 2100
CUTOFFS
Cutoff Voltage: Auto LiPo (default)
Auto-LiPo Volts/Cells: 3.2 Volts/Cell (default)
Voltage Cutoff Type: RPM Reduction Cutoff
Current Limiting: Insensitive (180A)
Cutoff Type: Soft Cutoff (default)
MOTOR
Motor Start Power: Medium (59) (default)
Motor Timing: Normal (5) (default)
Direction: Reverse
PWM Rate: 8 Khz
OTHER
Power-on Beep: Enabled (default)
Live Link Enabled: Disabled (default)
LOGGING
Data Log Enabled: 255
Sample Frequency: 1 sample/sec (default)
Configuração dos Endpoit no rádio(TX)
1 - Remova as pás dos dois rotores do heli.
2 - No rádio, vá no menu do Travel Adjust no canal do Throtle. Temos dois valores que devem estar em 100% para H e L.
Observe que o valor de H só é alterado quando o stick do throtle está para cima.
3 - Defina este dois valores para uns 25%, bem baixo mesmo. H 25% e L 25%.
4 - Mova o stick do throtle para o máximo, lá em cima, e ligue o heli. O ESC não vai armar, agora no menu do Travel no canal do throtle vá aumentando os valores do H até o ESC emitir um som.
5 - Em seguida, baixe o stick até o minimo e vá aumentando agora o valor do L, quando chegar no valor ideal o ESC voc^vai ouvir o mesmo som anterior.
6 - Quando chegar no fim dessa configuração, o ESC irá ficar armado e pronto para voo.
7 - Não voe sem realizar essa configuração.
Trocamos o 3GX por um Microbeast com um receptor JR RD 921 e um satélite

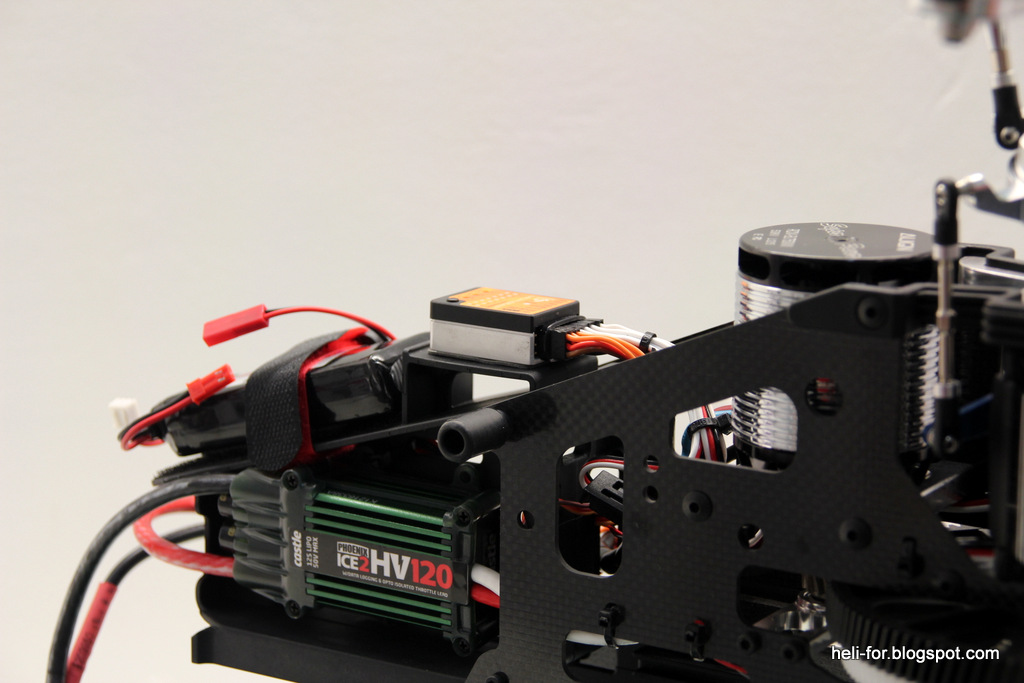

O satélite foi instalado no suporte do ESC
